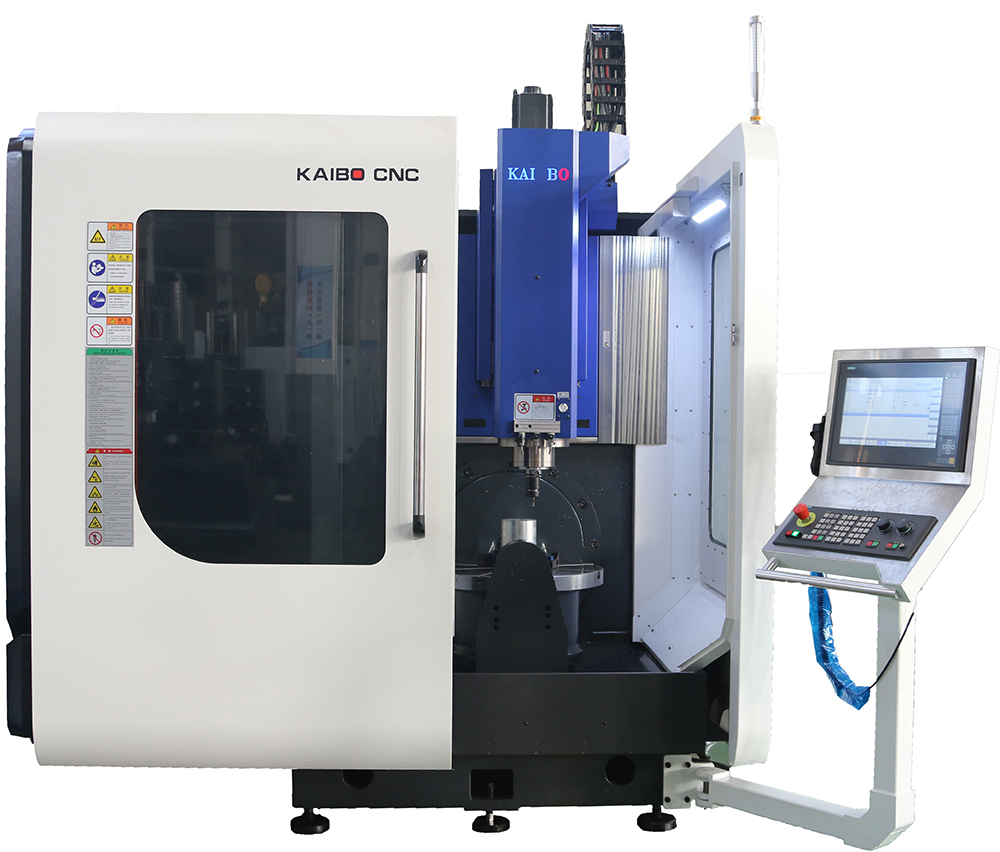

簡要描述：GJ630-5T型五軸加工中心采用3+2的雙轉臺結構。在X,Y,Z三軸的基礎上，增加A,C軸二個轉臺，利用A,C軸先將工件旋轉一個或兩個方向，轉到所需的加工角度，再進行加工。具有機床資金投入少，編程相對簡單，在一些加工要求下具備五軸加工中心性能。是一些加工復雜工件的加工利器。
更新時間：2024-02-20 訪問次數：165GJ630-5T型五軸加工中心采用3+2的雙轉臺結構。在X,Y,Z三軸的基礎上，增加A,C軸二個轉臺，利用A,C軸先將工件旋轉一個或兩個方向，轉到所需的加工角度，再進行加工。具有機床資金投入少，編程相對簡單，在一些加工要求下具備五軸加工中心性能。是一些加工復雜工件的加工利器。
|
GJ630-5T型五軸加工中心主要部件配置及參數 |
||
|
名稱 |
規格/型號 |
品牌/產地 |
|
控制系統 |
840D sl |
西門子/德國 |
|
直線導軌 |
RG35 |
力士樂/德國 |
|
滾珠絲杠 |
XY:4012/Z:3212 |
THK/日本 |
|
XYZ伺服電機 |
3.1kW |
西門子/德國 |
|
第四軸（B軸）DD電機 |
13.3kW 2540Nm/±110° |
超同步/北京 |
|
第五軸（C軸）DD電機 |
3.7kW 700Nm/360° |
超同步/北京 |
|
主軸 |
15kW/HSK A63 |
超同步/北京 |
|
刀庫 |
24T |
北鉅/中國臺灣 |
|
電子手輪 |
EHDW-BA5S-1 |
遠瞻/中國臺灣 |
|
主軸水冷機 |
25P |
帕森拖爾/國產 |
|
配電柜空調 |
LA-08W |
雷博/國產 |
|
潤滑系統 |
1.5L |
勝祥/中國臺灣 |
|
主軸油氣潤滑系統 |
SKF/瑞典 |
|
|
氣動系統 |
AirTAC/中國臺灣 |
|
|
主要技術參數 |
單位 |
數據 |
|
X軸工作行程 |
mm |
600 |
|
Y軸工作行程 |
mm |
450 |
|
Z軸工作行程 |
mm |
400 |
|
主軸端面至工作臺距離 |
mm |
150-550 |
|
工作臺直徑 |
mm |
∅630 |
|
分度盤中心孔直徑 |
mm |
∅30H6 |
|
T型槽寬度 |
mm |
14H7 |
|
最大工作負重 |
kg |
300 |
|
最高運動速度 |
m/min |
30 |
|
主軸最高轉速 |
rpm |
18000 |
|
主軸刀柄 |
HSK A63熱漲刀柄 |
∅3.17-∅20 |
|
電源最大功耗 |
三相380V |
50KW |
|
床體重量 |
t |
6 |
|
外形尺寸 |
mm |
2360*3700*2900 |
|
定位精度 |
mm |
0.008 |
|
復位定位精度 |
mm |
0.006 |
